法蘭襯四氟蝶閥 D41F46
蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封能；該閥門操作輕便，嚴密的密封性能，優良的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。襯氟蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
D341F46法蘭式襯氟密封蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

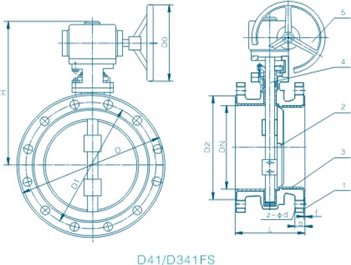

法蘭襯四氟蝶閥產品圖 法蘭襯四氟蝶閥外形尺寸圖
技術規范
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 產品標識 | 供貨規范 |
GB12238 | GB12221 | GB4216 | GB 13927 | GB12220 | GB 7928 |
主要零部件材質
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鋼 | 超低碳不銹耐酸鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體Body | WCB | CF8 | CF8M | CF3 | CF3M | |
2 | 碟版Disc | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
3 | 閥座Seat | 氟塑料、PTFE(F4)、FEP(F46) | |||||
4 | 閥桿Stem | 碳鋼（CS）、不銹鋼(SS) | |||||
5 | 手柄、渦輪Wrench | 鋁合金、碳鋼 | |||||
主要尺寸及重量
通徑 | L | D | D1 | D2 | B | n-d | f | 蝸輪裝置 | 氣動裝置 | 電動裝置 | ||||
DN | inch | A | B | A | B | A | B | |||||||
50 | 2 | 108 | 165 | 125 | 102 | 20 | 4-18 | 3 | 45 | 120 | 125 | 94 | 162 | 187 |
65 | 2-1/2 | 112 | 185 | 145 | 122 | 20 | 4-18 | 3 | 45 | 120 | 165 | 108 | 162 | 187 |
80 | 3 | 114 | 200 | 160 | 133 | 22 | 8-18 | 3 | 45 | 120 | 185 | 128 | 162 | 187 |
100 | 4 | 127 | 220 | 180 | 158 | 22 | 8-18 | 3 | 45 | 120 | 185 | 128 | 162 | 187 |
125 | 5 | 140 | 250 | 210 | 184 | 24 | 8-18 | 3 | 45 | 120 | 210 | 137 | 162 | 187 |
150 | 6 | 140 | 285 | 240 | 212 | 24 | 8-22 | 3 | 66 | 155 | 224 | 160 | 162 | 187 |
200 | 8 | 152 | 340 | 295 | 268 | 26 | 8-22 | 3 | 85 | 170 | 295 | 182 | 409 | 513 |
250 | 10 | 165 | 370 | 350 | 320 | 28 | 12-22 | 4 | 85 | 170 | 382 | 228 | 409 | 513 |
300 | 12 | 178 | 445 | 400 | 370 | 28 | 12-22 | 4 | 106 | 205 | 382 | 228 | 409 | 513 |
350 | 14 | 190 | 505 | 460 | 430 | 30 | 16-22 | 4 | 106 | 205 | 440 | 262 | 409 | 513 |
400 | 16 | 216 | 565 | 515 | 482 | 32 | 16-26 | 4 | 130 | 240 | 585 | 332 | 409 | 513 |
450 | 18 | 222 | 615 | 565 | 532 | 32 | 20-26 | 4 | 155 | 240 | 585 | 332 | 409 | 513 |
500 | 20 | 229 | 670 | 620 | 585 | 34 | 20-26 | 4 | 169 | 306 | 585 | 332 | 409 | 513 |
600 | 24 | 267 | 780 | 725 | 685 | 36 | 20-30 | 5 | 198 | 324 | 642 | 380 | 409 | 563 |
700 | 28 | 292 | 895 | 840 | 800 | 40 | 24-30 | 5 | 220 | 335 | 702 | 438 | 409 | 563 |
800 | 32 | 318 | 1015 | 950 | 905 | 44 | 24-33 | 5 | 241 | 356 | 702 | 438 | 409 | 563 |
900 | 36 | 330 | 1115 | 1050 | 1005 | 46 | 28-33 | 5 | 241 | 356 | 890 | 440 | 409 | 563 |
1000 | 40 | 410 | 1230 | 1160 | 1110 | 50 | 28-36 | 5 | 241 | 356 | 890 | 545 | ||
對夾式襯氟蝶閥 D71F46
蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，優良的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。襯氟蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
對夾式襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

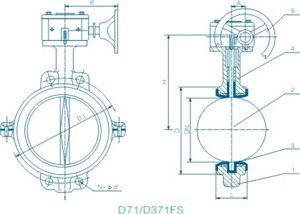

對夾式襯氟蝶閥產品圖 對夾式襯氟蝶閥外形尺寸圖
技術規范
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 產品標識 | 供貨規范 |
GB12238 | GB12221 | GB4216 | GB 13927 | GB12220 | GB 7928 |
主要零部件材質
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鋼 | 超低碳不銹耐酸鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體Body | WCB | CF8 | CF8M | CF3 | CF3M | |
2 | 碟版Disc | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
3 | 閥座Seat | 氟塑料、PTFE(F4)、FEP(F46) | |||||
4 | O型圈 O ring | 氟橡膠fluororubber | |||||
5 | 手柄、渦輪Wrench | 鋁合金、碳鋼 | |||||
主要尺寸及重量
DN | L | D | D1 | D2 | n-d | I | H | A | B | 重量 | ||||||||
0.6 | 1.0 | 1.6 | 0.6 | 1.0 | 1.6 | 0.6 | 1.0 | 1.6 | 0.6 | 1.0 | 1.6 | |||||||
50 | 43 | 140 | 165 | 160 | 110 | 125 | 125 | 90 | 93 | 100 | 2-14 | 4-18 | 4-18 | 3 | 180 | 45 | 120 | 6.5 |
65 | 46 | 160 | 185 | 180 | 130 | 145 | 145 | 110 | 106 | 120 | 2-14 | 4-18 | 4-18 | 3 | 200 | 45 | 120 | 8.0 |
80 | 46 | 182 | 200 | 195 | 150 | 160 | 160 | 125 | 123 | 135 | 4-18 | 4-18 | 8-18 | 3 | 220 | 45 | 120 | 10 |
100 | 52 | 205 | 220 | 215 | 170 | 180 | 180 | 145 | 150 | 155 | 4-18 | 8-18 | 8-18 | 3 | 254 | 45 | 120 | 13 |
125 | 56 | 235 | 250 | 245 | 200 | 210 | 210 | 175 | 172 | 185 | 4-18 | 8-18 | 8-18 | 3 | 300 | 45 | 120 | 17 |
150 | 56 | 260 | 285 | 280 | 225 | 240 | 240 | 200 | 198 | 210 | 4-18 | 8-23 | 8-23 | 3 | 334 | 66 | 150 | 22 |
200 | 60 | 315 | 340 | 335 | 280 | 295 | 295 | 225 | 252 | 265 | 4-18 | 8-23 | 12-23 | 3 | 450 | 85 | 170 | 43 |
250 | 68 | 370 | 395 | 405 | 335 | 350 | 355 | 310 | 320 | 320 | 4-23 | 12-23 | 12-25 | 3 | 525 | 85 | 170 | 52 |
300 | 78 | 435 | 445 | 460 | 395 | 400 | 410 | 362 | 368 | 378 | 4-23 | 12-23 | 12-25 | 4 | 590 | 106 | 205 | 60 |
350 | 78 | 485 | 505 | 520 | 445 | 460 | 470 | 412 | 428 | 435 | 4-23 | 16-23 | 16-25 | 4 | 650 | 106 | 205 | 94 |
400 | 102 | 535 | 565 | 580 | 495 | 515 | 525 | 462 | 530 | 485 | 4-23 | 16-23 | 16-30 | 4 | 745 | 130 | 240 | 165 |
450 | 114 | 590 | 620 | 640 | 550 | 565 | 585 | 518 | 585 | 545 | 4-23 | 16-25 | 20-30 | 4 | 820 | 155 | 240 | 200 |
500 | 127 | 640 | 670 | 705 | 600 | 620 | 650 | 568 | 685 | 608 | 4-25 | 20-25 | 20-34 | 4 | 870 | 169 | 306 | 235 |
600 | 154 | 755 | 780 | 840 | 705 | 725 | 770 | 670 | 718 | 4-25 | 20-25 | 24-41 | 5 | 1010 | 198 | 324 | 280 | |
700 | 165 | 860 | 895 | 910 | 810 | 840 | 775 | 788 | 4-30 | 20-30 | 24-41 | 5 | 1130 | 220 | 335 | 530 | ||
800 | 190 | 975 | 1010 | 1020 | 920 | 950 | 880 | 898 | 4-30 | 24-41 | 5 | 1240 | 241 | 356 | 650 | |||
900 | 203 | 1075 | 1110 | 1120 | 1020 | 1050 | 980 | 998 | 4-30 | 28-41 | 5 | 1350 | 241 | 356 | 780 | |||
1000 | 216 | 1175 | 1220 | 1250 | 1120 | 1170 | 1080 | 1110 | 4-34 | 28-48 | 5 | 1460 | 241 | 356 | 880 | |||
1200 | 254 | 1400 | 1450 | 1480 | 1340 | 1390 | 1295 | 1325 | 32-54 | 5 | 1670 | 1050 | ||||||
