CS46H-16 高溫高壓膜盒式疏水閥
一、產品簡圖
CS46H-16C產品圖

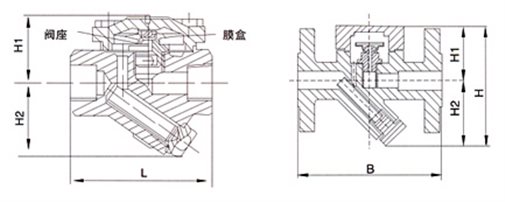

高溫高壓膜盒式蒸汽疏水閥外形尺寸圖
二、用途及結構特點：
膜合式疏水閥使用范圍廣泛，包括供熱汽主管線、伴熱管路、干燥器和工業加熱蒸汽設備系統，是較理想的選擇。
1、出色的排空氣能力，可耐過熱的蒸汽和水錘。 2、在壓力范圍內部都是具有固定過冷的循環操作。 3、閥內裝膜盒，有單組、雙組、多組。適用于大排量場合。 4、感溫元件，耐蝕性強，使本閥壽命經久耐用。 5、本件有碳鋼不銹鋼兩種，小型輕量，立式安裝效果較好，亦可任意角度安裝。
三、主要用途：
產品型號 Produstion Type | 口徑 Caliber (DN) | 連接方式 Conj Unotionmethod | 適用壓力MPa | 較高允許溫度Max allowable Temp ℃ | 閥體材質 Material Of Body | 外形尺寸 （mm） External Dinensions | |||
L | H1 | H2 | W | ||||||
CS16H- 16C | 15-20 | 內螺紋 | 0.01～1.6 | 250 | WCB | 100 | 58 | 55 | 70 |
25 | 內螺紋 | 0.01～1.6 | 250 | WCB | 120 | 58 | 55 | 70 | |
32-40 | 內螺紋 | 0.01～1.6 | 250 | WCB | 150 | 68 | 68 | 90 | |
50 | 內螺紋 | 0.01～1.6 | 250 | WCB | 160 | 68 | 68 | 90 | |
CS46H- 16C | 15-20 | 法蘭 | 0.01～1.6 | 250 | WCB | 150 | 55 | 55 | 70 |
25 | 法蘭 | 0.01～1.6 | 250 | WCB | 160 | 55 | 55 | 70 | |
32-50 | 法蘭 | 0.01～1.6 | 250 | WCB | 210 | 85 | 60 | 120 | |
