手動金屬硬密封對夾蝶閥
一、產品圖與技術性能：
D73H手動金屬硬密封蝶閥有單偏心、雙偏心等不同形式設計，我公司生產的手動金屬硬密封對夾蝶閥能夠適用于水、蒸汽、油品、空氣、煤氣等各種不同介質，金屬硬密封對夾蝶閥的主要特點有：1、適用溫度-20~+425oC；2、工作壓力高可以達到4.0 MPa，耐磨損，使用壽命長；3、密封性能好，具有自動定心作用，泄漏量小。我公司已經開發生產的金屬硬密封對夾蝶閥已被廣泛應用于食品、飲料、醫藥、石化、電廠、鋼廠、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。

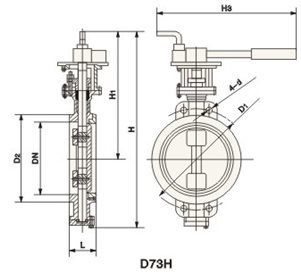

D73H手動金屬硬密封蝶閥外形尺寸圖
二、D73H-10/16/25手動金屬硬密封蝶閥主要外形尺寸表
公稱通徑 (DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
L | L2 | H | H1 | D1 | Z-d | A | D1 | Z-d | A | D1 | Z-d | A | |
50 | 43 | 265 | 350 | 112 | 125 | 4-18 | 90゜ | 125 | 4-18 | 90゜ | 125 | 4-18 | 90゜ |
65 | 46 | 265 | 370 | 115 | 145 | 4-18 | 90゜ | 145 | 4-18 | 90゜ | 145 | 4-18 | 90゜ |
80 | 49 | 320 | 380 | 120 | 160 | 8-18 | 45゜ | 160 | 8-18 | 45゜ | 160 | 8-18 | 45゜ |
100 | 56 | 320 | 420 | 138 | 180 | 8-18 | 45゜ | 180 | 8-18 | 45゜ | 190 | 8-22 | 45゜ |
125 | 64 | 340 | 460 | 164 | 210 | 8-18 | 45゜ | 210 | 8-18 | 45゜ | 220 | 8-26 | 45゜ |
150 | 70 | 390 | 555 | 175 | 240 | 8-22 | 45゜ | 240 | 8-22 | 45゜ | 250 | 8-26 | 45゜ |
