F943X電動盲板閥
概述
F943X電動盲板閥是一種新型的可以遠距離操作和自動控制的切斷設備。其性能優良，安全可靠，用于冶金、化工、機械、能源及市政工程等系統中的煤氣、燃氣及輸送粉料管道 , 為這些行業有毒、有害、易燃氣體管路實現自動化控制提供了一種可靠的切斷設備。本閥備有電器操縱臺，可以超遠距離操作。該閥結構簡單，使用及維修都很方便。安裝時請注意介質流向箭頭，不得反裝。本產品符合GB/T4213-92。
產品圖片
主要參數
公稱通徑(DN) | 800 － 2000 | |||
公稱壓力(MPa) | 0.05 | 0.25 | 0.6 | |
試驗壓力 | 強度 | 0.075 | 0.38 | 0.90 |
（ MPa ） | 密封 | 0.06 | 0.28 | 0.7 |
適用溫度 | -20 ℃ － 300 ℃ | |||
適用介質 | 工業煤氣、熱空氣、煙氣 | |||
閥體、盲板 | 碳素鋼 | |||
絲桿、支柱 | 不銹鋼 | |||
啟閉時間S | ≤ 60 | |||
伸縮器 | 奧氏體不銹鋼 | |||
閥板開啟轉角 | ≈ 84 ° | |||
密封圈 | 氟橡膠、硅橡膠、丁晴橡膠 | |||
型號編制 | F943 － ① C | |||
注：①－公稱壓力 | ||||

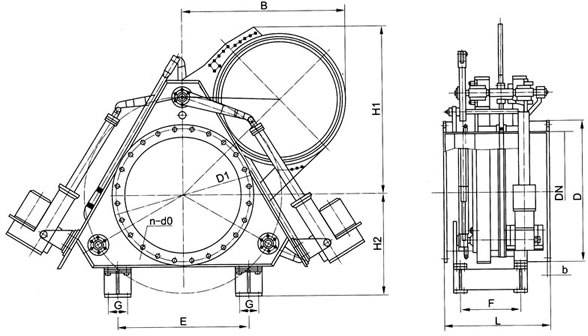

連接尺寸
DN | D | D1 | L | H | H1 | A | B | C | b | N- ?d | 質量（ kg ） |
800 | 975 | 920 | 800 | 1860 | 1125 | 1129 | 1130 | 1050 | 28 | 24-30 | 1450 |
900 | 1075 | 1020 | 800 | 2055 | 1270 | 1242 | 1220 | 1140 | 28 | 24-30 | 1780 |
1000 | 1175 | 1120 | 800 | 2240 | 1400 | 1375 | 1320 | 1240 | 30 | 28-30 | 2105 |
1100 | 1275 | 1200 | 800 | 2425 | 1535 | 1510 | 1420 | 1340 | 30 | 28-30 | 2210 |
1200 | 1375 | 1320 | 800 | 2620 | 1680 | 1625 | 1490 | 1400 | 30 | 32-30 | 2560 |
1300 | 1475 | 1420 | 800 | 2760 | 1770 | 1749 | 1490 | 1400 | 30 | 32-30 | 2879 |
1400 | 1575 | 1520 | 850 | 2960 | 1925 | 1856 | 1490 | 1400 | 35 | 36-30 | 4180 |
1500 | 1690 | 1630 | 850 | 3105 | 2050 | 1976 | 1590 | 1600 | 35 | 36-30 | 4430 |
1600 | 1790 | 1730 | 850 | 3300 | 2160 | 2093 | 1690 | 1600 | 35 | 40-30 | 4750 |
1800 | 1990 | 1930 | 1100 | 3610 | 2370 | 2335 | 1890 | 1800 | 35 | 44-30 | 5760 |
2000 | 2190 | 2130 | 1100 | 3960 | 2620 | 2570 | 2090 | 2000 | 35 | 46-30 | 6700 |
