法蘭微阻緩閉消聲旋啟式止回閥
一、法蘭微阻緩閉消聲旋啟式止回閥特點用途：
DHH44型法蘭微阻緩閉消聲旋啟式止回閥是應用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。法蘭微阻緩閉消聲旋啟式止回閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩、確保賓館、住宅環境安靜，并具有節能的效果。DHH44X/H-10/16型微阻緩閉止回閥采用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。
二、法蘭微阻緩閉消聲旋啟式止回閥簡圖：
法蘭微阻緩閉消聲旋啟式止回閥產品圖 法蘭微阻緩閉消聲旋啟式止回閥外形尺寸圖
三、法蘭微阻緩閉消聲旋啟式止回閥技術參數：
公稱壓力：1.0～1.6MPa
公稱通徑：200～2000mm
適用介質：清水、泥漿水、海水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T9113
試驗標準：GB/T 13927 AP1598

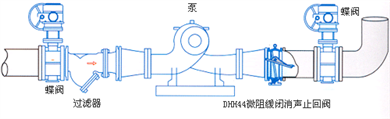

四、法蘭微阻緩閉消聲旋啟式止回閥典型安裝示意圖：
五、法蘭微阻緩閉消聲旋啟式止回閥主要零件材料：
零件名稱 | 閥體 | 閥板 | 密封圈 | 閥桿 | 緩沖軸缸 |
材料 | 灰鑄鐵、碳鋼 | 碳鋼 | 丁腈橡膠 | 不銹鋼 | 不銹鋼 |
六、法蘭微阻緩閉消聲旋啟式止回閥連接、外型尺寸：
DN | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
