SHINJO

Products

FYW液下泵

聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com

上個產品下個產品

Tags標簽:

概述

FYW液下泵是本單位按照瑞士蘇爾壽公司樣機而生產的新型泵，該泵系立式單級懸臂式，由于該泵葉輪結構獨特，采用雙向進液，取消密封而揚程可以達到很高。該泵使用壽命很長，只要軸承和電機不損壞，可以無期限地使用，因此投入生產以來，深受廣大用戶歡迎。

用途

該泵適合于下列場合：渣漿、污水、化糞池、高粘度液體、磨料、油品、飲料，也可用于抽吸清水，熱水（150℃以下）。本泵材質有鑄鐵和不銹鋼2種，以滿足不同用戶的要求。長度0.5米—2.5米用戶任選。電機按用戶要求也可改配防爆型。

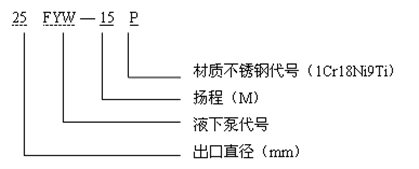

型號說明

fyw-1

安裝和使用

泵必須垂直安裝在液料池的蓋板上，不允許斜放。
在使用前應注意先試通電以檢查泵運轉方向是否正確。
本泵須浸沒液體內，切勿脫液空轉。
泵的出口管路必須另設支架，不允許將其重量直接落在泵體上。
停機時，應先關閉出口閥門，然后再停止電機。

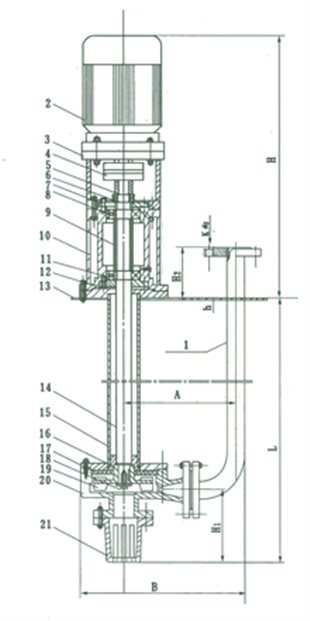

結構圖

fyw-2

1	出水彎管	12	下軸承蓋
2	電機	13	安裝平盤
3	電機架	14	泵軸
4	連接器	15	支撐管
5	柄帽	16	泵軸套
6	固緊墊	17	后擋板
7	上軸承蓋	18	葉輪固緊栓
8	上軸承	19	葉輪
9	定位套	20	泵體
10	軸承架	21	下濾網
11	下軸承

fyw-3

性能參數

規格	轉速 r/min	電機功率 KW	流量 m3/h	揚程 m	出水口徑	效率 %
25FYW15	2900	1.5	8	15	25	37
25FYW18	2900	1.5	5	18	25	38
25FYW22	2900	1.5	4	22	25	38
25FYW25	2900	2.2	4	25	25	36
32FYW12	2900	1.5	8	12	32	38
32FYW20	2900	2.2	5	20	32	35
40FYW15	2900	2.2	8	15	40	45
40 FYW25	2900	3	15	25	40	47
40 FYW35	2900	4	15	35	40	55
50 FYW7	2900	1.5	20	7	50	34
50 FYW15	2900	2.2	15	15	50	40
50 FYW22	2900	2.2	10	22	50	44
50 FYW30	2900	3	15	30	50	55
50 FYW35	2900	4	15	35	50	58
50 FYW40	2900	5.5	10	40	50	60
65 FYW15	2900	2.2	20	15	65	60
65 FYW20	2900	4	20	20	65	62
65 FYW30	2900	5.5	25	30	65	626
65 FYW40	2900	18.5	40	40	65	0
80 FYW7	2900	4	40	7	80	60
80 FYW15	2900	5.5	40	15	80	62
80 FYW25	2900	7.5	50	25	80	62
80 FYW35	2900	22	50	35	80	60
100 FYW10	2900	7.5	70	10	100	62
100 FYW15	2900	7.5	100	15	100	64
100 FYW20	2900	11	80	20	100	64
100 FYW25	2900	15	100	25	100	60
100 FYW35	2900	22	100	35	100	60

注：1、出廠時已配普通電機需特種電機應在合同中注明。

2、已配電機功率液下深度1米為標準，超過1.5米以上電機功率調高。

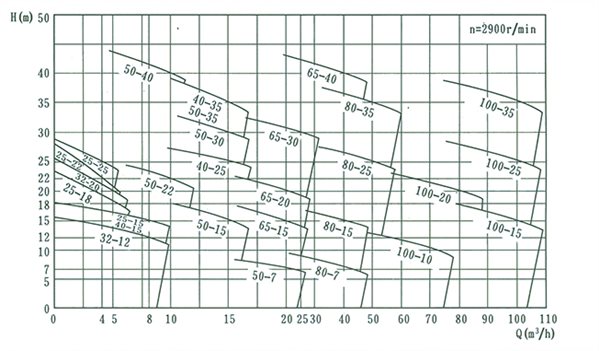

型譜圖

fyw-4

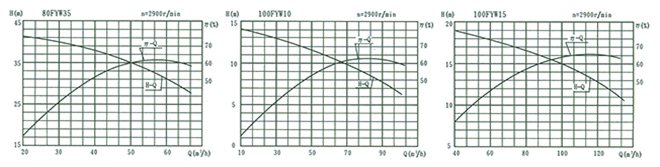

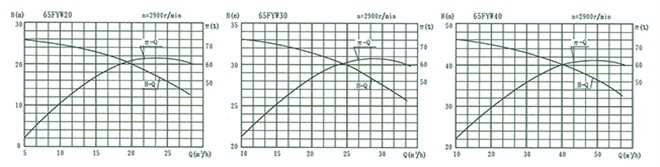

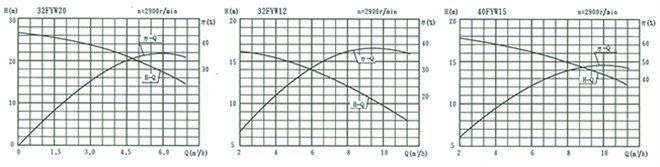

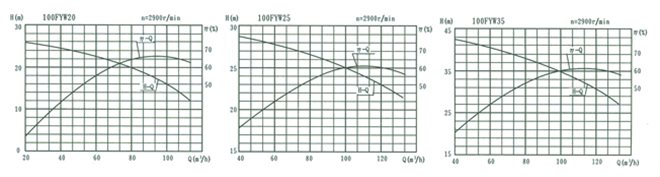

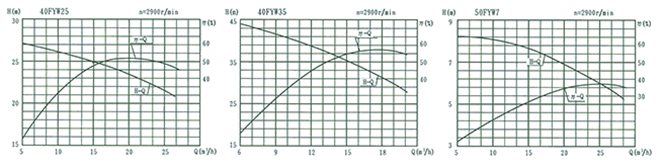

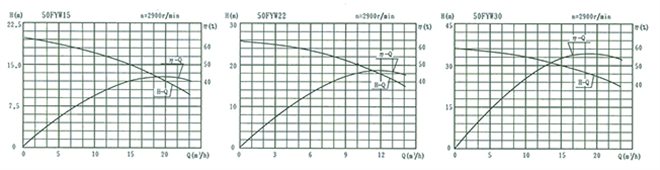

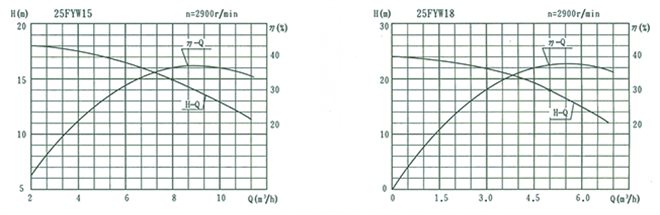

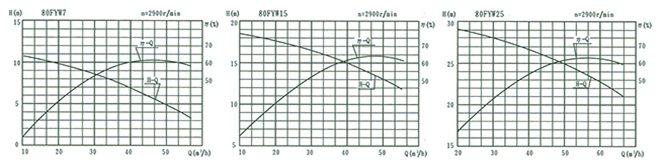

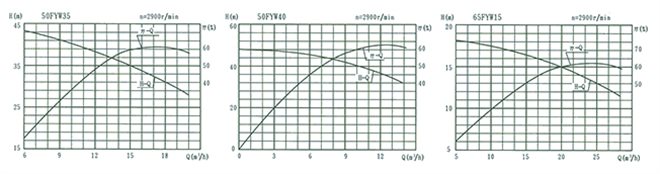

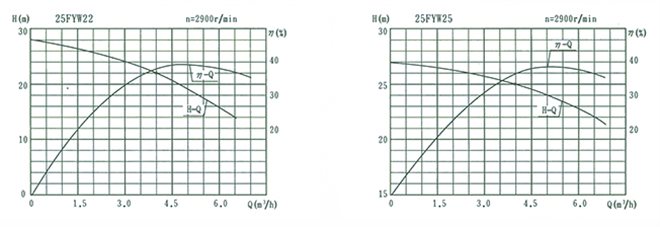

性能曲線圖

fyw-5 fyw-6 fyw-7 fyw-8 fyw-9 fyw-10 fyw-11 fyw-12 fyw-13 fyw-14

外形圖及安裝尺寸表

泵型號	D	D1	DN	n-b	B	H1	L	h	H2	H	A	ΦC	ΦC1	F	h-a
25FYW15	100	75	25	11×4	290	160	液下深度按裝盤以下濾網 底	16	80	600	180	500	460	18	14×4
25FYW18	100	75	25	11×4	290	160		16	80	600	180	500	460	0180	14×4
25FYW22	100	75	25	11×4	290	160		16	80	600	180	500	460	1801	14×4
25FYW25	100	75	25	11×4	300	160		16	80	620	180	500	460	80	14×4
32FYW12	120	90	32	14×4	300	160		16	80	600	190	500	460	190	14×4
32FYW20	120	90	32	14×4	300	160		16	80	620	190	500	460	190	14×4
40FYW15	130	100	40	14×4	375	175		16	80	620	245	500	460	245	18×4
40 FYW25	130	100	40	14×4	375	175		16	80	670	245	500	460	245	18×4
40 FYW35	130	100	40	14×4	415	180		16	80	690	245	500	460	245	18×4
50 FYW7	140	110	50	14×4	375	175		16	80	600	245	500	460	245	18×4
50 FYW15	140	110	50	14×4	375	175		16	80	620	245	500	460	245	18×4
50 FYW22	140	110	50	14×4	375	175		16	80	620	245	500	460	245	18×4
50 FYW30	140	110	50	14×4	415	180		16	80	670	265	500	460	265	18×4
50 FYW35	140	110	50	14×4	415	180		16	80	690	265	500	460	265	18×4
50 FYW40	140	110	50	14×4	415	180		16	80	770	265	500	460	265	18×4
65 FYW15	160	130	65	14×4	435	195		16	80	620	280	500	460	280	18×4
65 FYW20	160	130	65	14×4	435	195		16	80	690	280	500	460	280	18×4
65 FYW30	160	130	65	14×4	435	195		18	80	770	280	600	560	280	18×4
65 FYW40	160	130	65	14×4	520	230		18	100	1140	290	800	760	290	18×4
80 FYW7	185	150	80	18×4	435	195		18	100	690	290	600	560	290	18×4
80 FYW15	185	150	80	18×4	435	195		18	100	770	290	600	560	290	18×4
80 FYW25	185	150	80	18×4	435	195		18	100	950	290	600	560	290	18×4
80 FYW35	185	150	80	18×4	520	230		20	100	1160	290	800	760	290	18×4
100 FYW10	205	170	100	18×4	590	225		18	100	950	360	600	560	360	18×4
100 FYW15	205	170	100	18×4	590	225		18	100	950	360	600	560	360	18×4
100 FYW20	205	170	100	18×4	590	225		20	100	1090	360	600	560	360	18×4
100 FYW25	205	170	100	18×4	590	225		20	100	1100	360	600	560	360	18×4
100 FYW35	205	170	100	18×4	590	225		20	100	1160	360	800	760	360	20×4

注意事項：

1、搬運吊裝時，用力必須在電機架上，切勿在橫放時用力撞擊以便損件主軸及機件。

2、每二個月應檢查一次泵的安裝部位，螺絲有否松動，并向軸承座內加注潤滑脂，如有磨損應及時更換。

3、在泵運轉過程如發現卡住，異常聲響等故障，應立即停車及時排除后再啟動。

4、泵長期不用，應起出液面，用水清洗后抹油保養，以延長使用壽命。

故障排除

故障	原因	排除方法
流量不足	1、泵過液部分零件損壞	1、更換零件
	2、轉速不足	2、檢查電壓，電機是否正常
	3、吸入或輸出部分堵塞	3、清除淤塞部分
揚程不足	1、葉輪損壞	1、更換葉輪
	2、轉速不足	2、檢查電壓、電機
	3、輸液內含有氣體	3、降低液體溫度排除氣體
軸承發熱	1、主軸與電機軸不同心	1、調整同心度
軸承發熱	2、軸承蓋內缺油或油變質	2、加油或更換
功率過載	1、介質比重過大過大	1、更換較大功率電機
	2、流量超過使用范圍	2、按使用范圍工作
	3.產生機械摩擦	3、檢查調整或更換磨損部件
出液量小或不出液	1、電機轉向不對	1、調整相位
出液量小或不出液	2、葉輪中心線未浸入液內	2、調整浸沒高度
振動或雜音	1、主軸與電機軸不同心	1、調整同心度
	2、轉子不平衡	2、更換零件
	3、螺母有松動現象	3、擰緊各部件螺母
	4、輸液內含有氣體或脫液運轉	4、降低液溫，排除氣體、葉輪浸入液內
	5、泵軸承與軸頸磨損過大	5、更換泵軸承，恢復軸頸
