電動高溫蝶閥
特點
KVGD9012-2.5P電動高溫蝶閥廣泛地應用于冶金、建材、化工、電站、玻璃等行業中的高溫氣體管道中，作為高溫氣體介質流時調節或切斷裝置，可與各種執行器配套使用組成不同性能設備。該閥中的閥體、閥板采用優質耐熱鋼材料制作而成。它具有耐高溫、體積小、轉動靈活、使用壽命長、操作維護方便等特點。
性能參數
公稱壓力：0.25MPa
額定轉角：0～90°
普通型泄漏率：≤3% 后座型低泄漏：≤1%
工作溫度：P9 t≤950℃；P8 t≤850℃；P7 t≤750℃；P6 t≤950℃；
P5 t≤550℃；P4 t≤450℃； P3 t≤350℃； P2 t≤250℃；
調節型：KVHD9012A-2.5（配ZKJ型執行器或根據用戶選定的執行器配套使用）；
電壓：200V.Ac或380V.Ac
輸入信號：0-10(4-20)mA.DC
兩開關型：KVHD9012B-2.5（配電動裝置）
適用介質：高溫煙氣或其它含塵高溫氣體

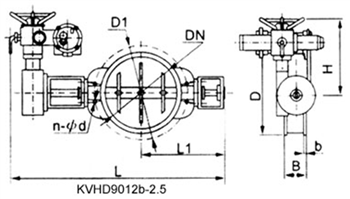

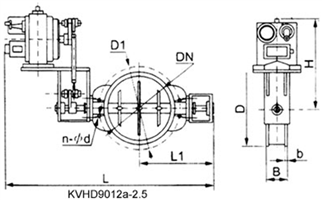

主要外型尺寸
DN | D | D1 | B | b | n-Φd | L1 | KVGD9113a-2.5 | KVGD9113a-2.5 | ||||
L | H | 型號 | L | H | 型號 | |||||||
80 | 125 | 150 | 80 | 對夾式 | 4-Φ18 | 240 | 1060 | 470 | ZKJ-210 | 850 | 460 | Z5-24 |
100 | 145 | 170 | 250 | 1080 | 870 | |||||||
125 | 175 | 200 | 8-Φ18 | 270 | 1120 | 910 | ||||||
150 | 200 | 225 | 290 | 1145 | 930 | |||||||
175 | 225 | 250 | 300 | 1170 | 955 | |||||||
200 | 255 | 280 | 315 | 1195 | 980 | |||||||
225 | 285 | 310 | 100 | 12-Φ18 | 325 | 1220 | 1005 | |||||
250 | 310 | 335 | 340 | 1245 | 1030 | |||||||
275 | 335 | 360 | 355 | 1270 | 1055 | |||||||
300 | 362 | 395 | 12-Φ22 | 370 | 1295 | 1080 | ||||||
350 | 412 | 445 | 120 | 470 | 1555 | 550 | ZKJ-310 | 1310 | Z10-24 | |||
400 | 462 | 495 | 16-Φ22 | 495 | 1610 | 1365 | ||||||
450 | 518 | 550 | 150 | 530 | 1675 | 1570 | ||||||
500 | 568 | 600 | 20-Φ22 | 560 | 1870 | 690 | ZKJ-410 | 1630 | Z15-24 | |||
600 | 755 | 705 | 200 | 26 | 20-Φ26 | 610 | 1970 | 1730 | ||||
700 | 860 | 810 | 24-Φ26 | 660 | 2070 | 1830 | ||||||
800 | 975 | 920 | 24-Φ30 | 710 | 2210 | 780 | ZKJ-510 | 1930 | 570 | Z20-24 | ||
900 | 1075 | 1020 | 770 | 2310 | 2030 | |||||||
1000 | 1175 | 1120 | 28-Φ30 | 810 | 2410 | 2130 | ||||||
1200 | 1375 | 1320 | 250 | 32-Φ30 | 910 | 2625 | 2330 | |||||
1400 | 1575 | 1520 | 36-Φ30 | 1020 | 2835 | 2530 | Z30-24 | |||||
1500 | 1675 | 1620 | 1070 | 2935 | 1028 | ZKJ-610 | 2630 | |||||
1600 | 1790 | 1730 | 300 | 40-Φ30 | 1120 | 3035 | 2730 | |||||
1800 | 1990 | 1930 | 44-Φ30 | 1320 | 3235 | 2930 | ||||||
2000 | 2190 | 2150 | 48-Φ30 | 1420 | 3435 | 3130 | ||||||
訂貨說明
⑴型號KVD ⑵公稱通徑 ⑶公稱壓力 ⑷耐溫型式(普通型可不注)
⑸執行機構型號 ⑹閥作用形式(電-關式或電-開式)
⑺聚四氟乙烯填寫料(可不注)或石墨材料 ⑻介質名稱 ⑼正常流量和要求較大流量
⑽介質壓力、大流量和小流量時的進口壓力和出口壓力
⑾介質溫度和密度 ⑿介質粘度，是否含有懸濁液
