杠桿浮球式蒸汽疏水閥

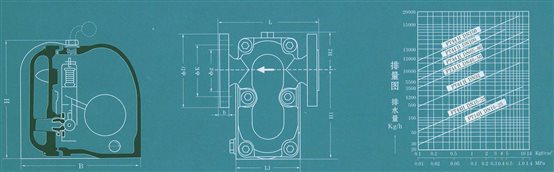

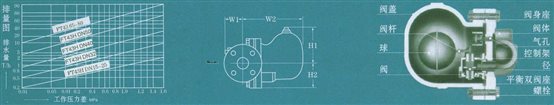

產品簡圖及流量圖
FT44H SUNA23/26H FT43H
二、用途及特點：
杠桿浮球式疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無須調整和更換內件，即可充分排除大量的凝結水。排水過冷度可達0℃，特別適合用于凝結水量大的工作場合。
三、技術參數表：
產品型號 Produstion Type | 公稱通徑DN Nominal Diamete | 連接方式 TypeOf Connection | 使用壓力 MPa | 溫度 / ℃ | 外形尺寸 （mm）External Dinensions | |||
L | H1 | H2 | W | |||||
SFT14-16 | 15-20 | 螺紋 | 0.01～1.6 | 250 | 125 | 55 | 55 | 155 |
SFT14-16 | 15-25 | 螺紋 | 0.01～1.6 | 250 | 190 | 120 | 80 | 140 |
SFT44-16 SFT43 SFT46 | 15-20 15-20 25 | 法蘭 | 0.01～1.6 | 350 | 195 215 | 85 | 115 | 110 |
32-50 65-80 | 法蘭 | 0.01～1.6 | 350 | 230 270 | 175 218 | 110 125 | 190 220 | |
SUNA23/26H | 15-20 25 32-50 | 法蘭 | 0.01～4.0 | 350 | 195 215 230 | 60 125 | 90 145 | |
四、主要零件材料表
零件名稱 | 材料 |
閥體、閥蓋 | WCB、HT250、不銹鋼 |
閥座、閥芯 | 不銹鋼 |
浮球 | 不銹鋼 |
控制架 | 不銹鋼 |
熱敏元件 | 哈氏合金 |
