溝槽式蝶閥

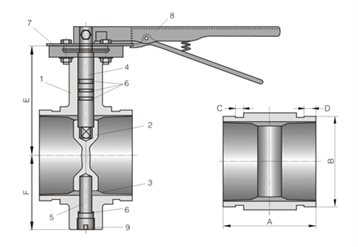

溝槽式蝶閥產品圖 溝槽式蝶閥外形尺寸圖
主要零部件材料
序號 | 名稱 | 國標標準 | |
1 | 閥體 | 球鐵 | QT450-10 |
2 | 閥板 | 球鐵 | QT450-10 |
3 | 橡膠 | EPDM | |
4 | 上軸 | 不銹鋼 | 1Cr13 |
5 | 下軸 | 不銹鋼 | 1Cr13 |
6 | O形圈 | 丁腈 | |
7 | 定位齒盤 | 碳鋼 | 45# |
8 | 手柄 | 瑪鋼 | |
9 | 絲堵 | 碳鋼 | 45# |
外形連接尺寸
規格 | 尺寸 (mm) | ||||||
mm | inch | A | B | C | D | E | F |
50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
