HH44X-10/16/25 微阻緩閉旋啟式止回閥
一、微阻緩閉旋啟式止回閥特點用途：
HH44(Z/X)、HH44(X/T/H)微阻緩閉旋啟式止回閥是應用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。微阻緩閉式止回閥具有閥瓣輕、開度大、節電效果顯著，液體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、動行平穩、無振動、無噪聲等特點。
二、微阻緩閉旋啟式止回閥簡圖：
微阻緩閉旋啟式止回閥產品圖 微阻緩閉旋啟式止回閥外形尺寸圖

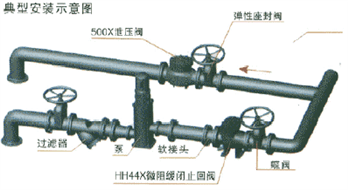

三、微阻緩閉旋啟式止回閥典型安裝圖:
四、微阻緩閉旋啟式止回閥技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：40～800mm
適用介質：水、弱腐蝕性液體
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T9113
試驗標準：GB/T 13927 AP1598
五、微阻緩閉旋啟式止回閥主要零件材質：
零件名稱 | 閥體、閥蓋 | 閥瓣 | 閥軸 |
材料 | 灰鑄鐵、鑄鋼 | 鋼板、橡膠組合件 | 不銹鋼 |
六、微阻緩閉旋啟式止回閥外型連接尺寸：
DN(㎜) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1300 | 1400 | 1500 |
H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 | 950 | 1100 | 1200 | 1550 | 1700 |
B | 220 | 270 | 290 | 300 | 320 | 340 | 410 | 450 | 550 | 580 | 630 | 700 | 800 | 900 | 990 | 1120 | 1300 |
