概述

LQ3A系列不銹鋼轉子泵（又稱膠體泵），系引進國外先進技術，經消化吸收，精心設計，研制而成，在目前國內同類產品中處靠前地位，因為它不僅具備所有轉子泵（例：齒輪泵、凸輪泵、螺桿泵等）等的共性，更有它獨具的輸送高粘度膠狀物料的特性，所以，我們又把這種泵稱為膠體輸送泵。

用途

本系列泵不僅具有其它轉子泵的同等用途和特征，更有它別具一格的用途，對輸送高粘度膠狀物料尤為適用。這種泵的大優點，經它輸送的物料，不改變物料的任何化學的和物理的性能，保證原有品質不受絲毫影響。

技術參數

注：表中流量范圍是指介質為“水”時測定的數據。

調速采用無級表速記或變頻器變速，其調速范圍200~900rpm。

輸送高粘度濃液時，電機功率須加大。

對流動性較差的介質，建議在入口處用流量相匹配的泵輸送。

本表數據如有更改，怒不另行通知，正確參數以提供的實物為準。

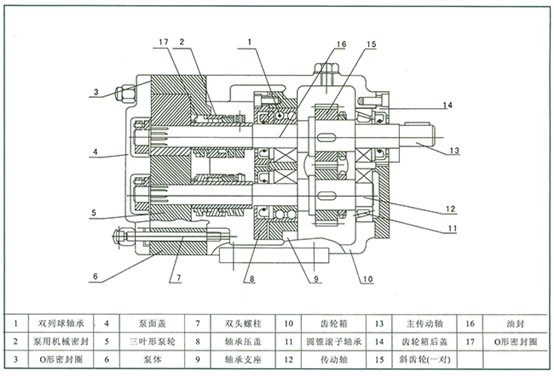

結構圖

特點

這種泵與其它轉子泵比較，除能輸送高粘度物料外，還具有以下優點：

1. 先進的結構：泵的葉輪與傳動的齒輪分開，且葉輪與葉輪，葉輪與泵壁之間保持一定間隙，相互不接觸、不磨損， 故運轉噪音低，使用壽命長。

2. 可靠的密封：在泵的進抽處，采用端面、外裝、動、靜環式泵用機械密封，故耐高壓，不易磨損、不泄露。

3. 選材的優良：凡與輸送物料接觸的部件，均采用不銹鋼制造，并經拋光處理，密封件采用無毒橡膠，故也便于清洗，保證清潔衛生。

4. 該泵管道接口形式多樣，體積小，流量大，揚程壓力高等其它方面的優點。

安裝

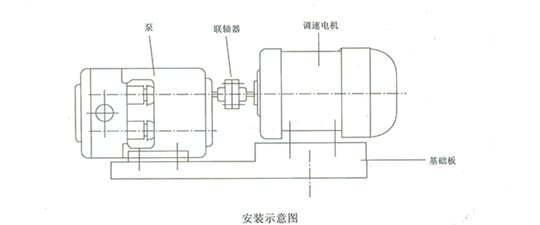

由于該泵不附帶電機，調整裝置和基礎板等其它配件，故在安裝本泵時，須參照下圖（安裝示意圖）及前面的技術參數表中的電機功率和高限速，選用適合的電機（選用調速電機）型號和一副彈性聯軸器，并按照本泵及所選電機的中心高，配制一塊不銹鋼的基礎板。

注意事項

1. 泵與電機出軸的聯接，首先應各自校正水平并保證兩者同軸后，放可裝上聯軸器，否則，將會造成機件損壞。

2. 因本泵是屬定容泵，每轉排量固定，一旦上道工序因故停止工作而泵仍在繼續工作的話，泵的壓力將無限升高，之后會導致密封泄漏，機件損壞等事故的發生。為此，必須采取有效的預防措施。例一：與上、下工序間應連鎖，當上、下工序停機時，同時停止泵的工作。例二：可在輸出的管路上裝安全閥及超壓回路系統，一旦超壓時會自動卸負。

3. 如果對泵加控制閥門的話，只能裝在泵的進口管路上，出口管路上不宜裝控制閥門，容易造成失誤超壓。

全部安裝完畢后，應進行全面檢查，包括機件禁錮、電氣接線等，然后，用手將泵轉動3~5轉，察聽有否卡住或松動現象，調整到正常為止，再進行通電試運轉，如發現異常，應停機檢查，待一切正常后才能交付使用。

操作

   本泵操作方便，安全、只要一按電鈕，接通電源，便開始正常工作，為確保泵能更好的工作，還應注意以下要領：

1. 在開泵前：首先檢查一下泵的零部件是還完好，進、出管路上的閥門是否全部打開，總之、必須保證機件完好，管路暢通。

2. 在開泵時：必須讓它下一道工序的設備先啟動工作，然后，才能啟動本泵。

3. 在運轉過程,應隨時隨地注意轉動是否正常，如發現泵前斷流或泵后阻塞等現象，應及時停機，排除故障后再開機。

4. 當全線停止工作時，應按流程先后依次停機，即先將泵停了之后，再停泵后面的有關設備。

對于任何機械設備，平時維護保養工作做得好壞，它不僅反映在生產是否正常，更重要的直接影響到機械設備的使用壽命，對于泵來說，當然也不例外，為此，注意以下方面維護保養工作。

保養

1. 密封件：泵的密封分為靜件密封和動件密封，對靜件密封的密封圈應注意表面不要劃有痕或碰傷，否則，將直接影響密封效果；對于動件密封，因為它會受到壓力大小和輸送介質的腐蝕、介質中微粒磨損等諸多因素的影響，稍有不慎，很可能會有泄漏現象發生。一旦產生泄漏，應及時停機檢修，用柔軟干凈的棉布擦凈，涂上一層甘油，組裝后，先用手工盤轉、手感輕巧靈活后，方可開機使用。如修復無望，應更換新件。

2. 潤滑件：對本泵的傳動齒輪、滾動軸承，必須保持良好的潤滑條件，平時應經常注意齒輪箱中油位的高低，給予足夠的潤滑油，并要保證油質的純正，清潔，定期（六個月或一年）更換一次新油。

3. 電氣系統：在用電設備周圍，不準存放破壞絕緣的器械、物質或氣體。必須保持用電設備在干燥的環境里工作。如難以避免應加有防潮設施。

4. 日常保養：每當停機不工作時，將根據輸送物料的性質，選用相應的清洗劑，將泵進行有效的清洗，之后還得用清水清洗一遍，確保泵的清潔衛生。
