排渣法蘭閘閥
適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物
產品結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接
2、啟閉件采用半密封副強制密封，性能良好
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松
引用標準
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
性能參數表
工作溫度 | ≤100℃ |
閥體材料 | 碳鋼WCB |
適用介質 | 灰渣水混合物，渣水比≥1:15，最大類徑≤50mm |

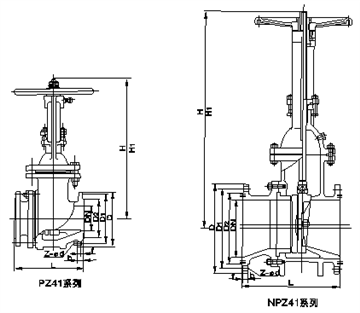

主要連接尺寸
型號 | 公稱通徑 | 主要尺寸/mm Main dimensions | ||||||
L | D | D1 | D2 | b | Z-?d | H | ||
| 50 | 250 | 165 | 125 | 102 | 20 | 4-?18 | 335 |
80 | 280 | 200 | 150 | 133 | 22 | 8-?18 | 510 | |
100 | 300 | 220 | 180 | 150 | 24 | 8-?18 | 685 | |
150 | 350 | 285 | 240 | 212 | 28 | 8-?22 | 790 | |
200 | 400 | 340 | 295 | 268 | 30 | 12-?22 | 885 | |
250 | 450 | 405 | 355 | 320 | 32 | 12-?26 | 1015 | |
300 | 500 | 460 | 41O | 370 | 34 | 12-?26 | 1190 | |
350 | 550 | 520 | 470 | 430 | 38 | 16-?26 | 1350 | |
400 | 600 | 580 | 525 | 482 | 40 | 16-?30 | 1460 | |
500 | 700 | 715 | 650 | 585 | 46 | 20-?33 | 1820 | |
PZ41H-25 | 50 | 250 | 165 | 125 | 102 | 20 | 4-?18 | 335 |
80 | 280 | 200 | 150 | 133 | 22 | 8-?18 | 510 | |
100 | 300 | 235 | 190 | 158 | 24 | 8-?22 | 685 | |
150 | 350 | 300 | 250 | 212 | 30 | 8-?26 | 190 | |
200 | 400 | 360 | 31O | 278 | 34 | 12-?26 | 885 | |
250 | 450 | 425 | 370 | 335 | 36 | 12-?30 | 1015 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-?30 | 1190 | |
350 | 550 | 555 | 490 | 450 | 44 | 16-?33 | 1350 | |
400 | 600 | 620 | 550 | 505 | 48 | 16-?36 | 1460 | |
450 | 650 | 670 | 600 | 555 | 50 | 20-?36 | 1620 | |
500 | 700 | 730 | 660 | 615 | 52 | 20-?36 | 1820 | |
PL41H-25 | 150 | 400 | 300 | 250 | 212 | 30 | 8-?26 | 91O |
200 | 500 | 360 | 31O | 278 | 34 | 12-?26 | 1100 | |
250 | 550 | 425 | 370 | 335 | 36 | 12-?30 | 1430 | |
300 | 650 | 485 | 430 | 390 | 40 | 16-?30 | 1558 | |
350 | 700 | 555 | 490 | 450 | 44 | 16-?33 | 1678 | |
400 | 750 | 620 | 550 | 505 | 48 | 16-?36 | 1830 | |
450 | 850 | 670 | 600 | 555 | 50 | 20-?36 | 1990 | |
500 | 900 | 730 | 660 | 615 | 52 | 20-?36 | 2160 | |
