Q347F-1.6/2.5/4.0/6.4/10.0/16 MPa 鍛鋼抗硫固定球閥

聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com

上個產品下個產品

Tags標簽:

Q347F-1.6/2.5/4.0/6.4/10.0/16 MPa 鍛鋼抗硫固定球閥

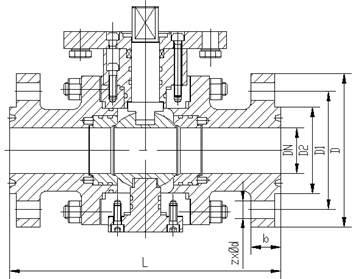

Q347F-1.6/2.5/4.0/6.4/10.0/16 MPa 鍛鋼抗硫固定球閥外形尺寸圖

概述

抗硫球閥滿足了在硫化環境下的抗硫應力裂化要求，內件材料采用鍍鎳或316材質，封圈采用聚合物作密封材料，適應較寬的溫度及壓力范圍。在設計選材及試驗嚴格按照美國防腐工程師協會NACE的標準要求進行。耐腐蝕抗硫化能力強，密封性能穩定，具有良好的防火、防靜電性能。本閥規格、壓力、全通徑與縮徑齊備，適合化工煉油，油氣開采等流程系統。

標準規范

抗硫標準	ANCE ME 0175	尺寸標準	GB/T79-94 ANSI B16.5
結構長度	GB12221-89 ANSI B16.10	檢驗標準	GB/T13927 JB/T9092-99 ANSI598
焊接標準	GB12224-89 ANSIB16.25	防火標準	API 607 BS 6755 II

公稱通徑	DN50-400mm2-16	公稱壓力	PN1.6-1.60MPa Class150-1500Lb
適用溫度	-196-300℃	傳動方式	氣動蝸輪氣動電動液動
適用介質	石油天燃氣煤氣水

主要零件材料

閥體	A105	A350LF2	A182 F316
球體	A105+鍍鎳/304	A305LF+鍍鎳/304	A182 F316
閥桿	45/40Cr+鍍鎳/304	41CrMo+鍍鎳/304	A182 F316
密封圈	增強聚四氛乙烯對位聚苯
O型圈	氟橡膠

抗硫球閥主要連接尺寸(GB)

PN16(1.6MPa)
通徑	d1	L	L0	D	D1	D2	H	H1	B	Z-φd
50	50	216	400	165	125	100	153	139	16	4-18
80	80	283	500	200	160	135	195	178	20	8-18
100	100	305	850	220	180	155	213	191	20	8-18
150	150	394		285	240	210	535	184	24	8-23
200	200	457		340	295	265	504	221	26	12-23
250	250	533		405	355	320	608	258	30	12-25
300	300	610		460	410	375	647	282	30	12-25
350	350	686		520	470	435	813	352	34	16-25
400	400	762		580	525	485	882	417	36	16-30
PN25(2.5MPa)
50	50	216	400	165	125	100	153	139	20	16-18
80	80	283	600	200	160	135	195	178	22	8-18
100	100	305	800	230	190	160	213	191	24	8-23
150	150	403		300	250	218	535	184	30	8-25
200	200	502		360	810	278	564	221	34	12-25
250	250	568		425	370	332	729	268	36	16-30
300	300	648		485	430	390	774	298	40	16-30
350	350	762		555	490	448	813	352	44	16-34
400	400	838		620	550	505	981	417	48	16-34
PN64(6.4MPa)
50	50	292	400	180	135	105	153	139	26	4-23
80	80	356	600	215	170	140	195	178	30	8-23
100	100	432	850	250	200	168	213	191	32	8-25
150	150	559		345	280	240	585	184	38	8-34
200	200	660		405	345	300	564	221	44	12-34
250	250	787		470	400	352	729	268	48	14-41
300	300	838		530	460	412	774	298	54	16-41
350	350	889		600	525	475	813	352	60	16-41
400	400	991		670	585	525	981	417	66	16-48

PN100(10MPa)
通徑	d1	L	L0	D	D1	D2	H	H1	B	Z-φd
50	50	292	588	195	145	112	153	118	28	4-25
80	80	356	1251	230	180	148	195	145	34	8-25
100	100	432	1301	265	210	172	213	180	38	8-30
150	150	559		355	290	250	535	184	46	12-34
200	200	660		430	360	312	583	246	54	12-41
250	250	787		505	430	382	750	290	60	12-41
300	300	838		585	500	442	803	345	70	16-48
350	350	889		655	560	498	813	352	76	16-54
400	400	991		715	620	558	938	426	80	16-54
PN160(16.0MPa)
50	50	368	588	215	165	132	162	118	36	8-25
80	80	381	1251	260	205	168	204	145	46	8-30
100	100	457	1301	300	240	200	239	180	48	8-34
150	150	610		390	318	170	540	198	66	12-41
200	200	737		480	400	345	775	250	78	12-48
250	250	838		580	485	425	805	305	88	12-54
300	300	965		665	570	510	870	349	100	16-54

抗硫球閥主要連接尺寸(API)

CLASS 150Lb
ln	dl	L	LO	D	D1	D2	H	Hl	B	Z-φd
2″	6l	178	400	152	121	92	153	lS9	16	4-19
3″	76	203	600	190	162	127	195	178	19	4-19
4″	102	229	850	229	190	157	2IS	19l	24	8-19
6″	152	394		279	24l	216	33S	184	25	8-22
8″	203	457		343	298	270	50l	22l	28	8-22
10″	254	633		406	362	324	608	258	30	12-26
12″	305	6lO		483	432	381	647	282	32	12-25
14″	337	686		583	476	413	8l3	352	35	12-28
16″	S87	762		697	540	470	882	417	37	19-28
CLASS 300Lb
2″	6l	216	400	165	127	92	15S	139	22	8-19
3″	76	283	600	2lO	168	127	195	178	28	8-22
4″	102	305	850	254	200	157	2l3	19l	32	8-22
6″	152	403		318	270	216	535	184	37	12-22
8″	203	502		38l	330	270	56I	22l	41	12-25
lO″	254	668		445	387	324	729	268	48	16-28
12″	305	648		52l	451	38l	77l	282	5l	16-32
14″	337	762		584	514	413	813	352	54	20-32
16″	387	838		648	572	470	93l	417	57	20-35

CLASS 600Lb
通徑	d1	L		L0		D		D1	D2	H	H1	B	Z-φd
2″	5l		292		4OO		165	127	92	15S	139	32	8-19
3″	76		356		600		2IO	168	127	195	178	38	8-22
4″	102		432		850		27S	216	157	2lS	19l	45	8-25
6″	152		559				358	292	216	635	184	54	12-28
8″	203		660				419	349	270	564	22l	62	12-32
lO″	254		787				508	432	324	729	258	70	16-35
12″	SO3		838				5的	189	381	77l	282	TS	50-35
14″	S37		889				603	627	410	813	352	76	20-38
16″	387		99l				686	603	470	93l	417	83	20-41
CLASS 900Lb
2″	5l		368		600		216	165	92	153	118	15	8-25
3″	76		38l		1260		241	191	127	195	145	15	8-25
4″	102		457		1300		292	235	157	213	180	5l	8-32
6″	152		6lO				38l	318	216	636	184	62	12-32
8″	203		74O				470	394	270	583	246	70	12-38
10″	254		838				546	470	324	750	290	76	16-38
12″	305		965				6lO	533	381	80S	345	86	20-38
CLASS l500Lb
2″	5l		368		600		216	165	92	162	118	45	8-25
3″	76		470		1250		267	503	127	204	145	54	8-32
