Q45W三通四密封球閥

聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com

上個產品下個產品

Tags標簽:

三通球閥

Q45W三通四密封球閥

Q45W三通四密封球閥

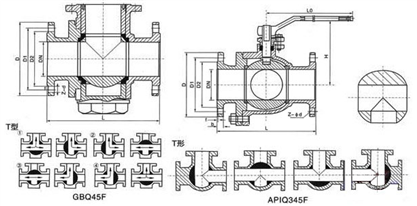

Q45W三通四密封球閥外形尺寸圖

四面座三通球具有結構緊湊、密封性好的特點，有“L”型和“T”型，其中“L”型可實現對介質流向進行切換兩種工況，圖a“L”型可實現對介質的分流或混流，四種工況；圖b，其驅動方式有手動、氣動、氣動彈簧復位、電動等。

主要零件材料

件名稱	材質
閥體	WCB	CF8	CF8M	CF3	CF3M
球	WCB、HCr	1Cr18Ni9	OCr7Ni12Mo2	OOCr18Ni9	OOCr17Ni12Mo2
閥座	PTFE/2Cr13
閥桿	1Cr13	1Cr18Ni9	OCr17Ni12Mo2	OOCr18Ni9	OOCr17Ni12Mo2
填料	PTFE/柔性石墨

國標L型連接尺寸及外形1.6MPa

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

美標L型連接尺寸及外形150LB

公稱通徑 DN		尺寸
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100

國標T型連接尺寸及外形1.6MPa

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100

美標T型連接尺寸及外形150LB

公稱通徑 DN		尺寸
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100
