熱靜力波紋管式蒸汽疏水閥
產品簡圖及流量圖

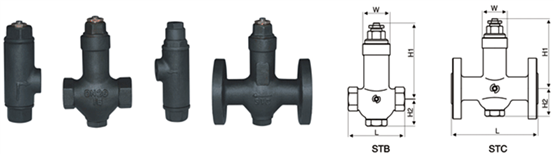

熱靜力波紋管式蒸汽疏水閥產品圖 熱靜力波紋管式蒸汽疏水閥外形尺寸圖
產品介紹
熱靜力波紋管式蒸汽疏水閥的熱敏感元件為注滿揮發液體的波紋管，啟閉閥門。
結構特點
排水溫度可以調節在70~100度之間，使用方便。
能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。
連續排放，沒有噪音。蒸汽壓力的小波動沒有影響使用。
結構簡單、安裝方便、隨意。
通過增加波紋管直徑提高凝結水的排放量。
具有良好的排空性能，不怕凍。零泄漏，背壓率達到75%以上。
排水量表 公斤/小時（kg/h）
型號/尺寸 | 疏水閥的工作壓差（△t） kg/cm2 | ||||||||
CS14/STB/STC | 0.5 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 16 |
△t35 | 500 | 780 | 800 | 900 | 950 | 980 | 1000 | 1050 | 1100 |
△t25 | 300 | 400 | 460 | 500 | 540 | 700 | 780 | 800 | 860 |
△t15 | 180 | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 520 |
1.△t為排水溫度與飽和凝結水溫度之差，溫度（△t）增加，排量隨之增加。注：
2．該閥出廠前的疏水溫度已調節在95℃左右，如需改變疏水溫度或排量時，可調節閥頂的旋轉螺釘。順時針旋轉閥芯前進，疏水溫度上升，調整后將鎖緊螺母擰緊。
3.壓差是指疏水閥入口端與出口端的壓力差。排量是指蒸汽凝結水在單位小時內連續排放的量。
技術參數表
產品型號 | 公稱通徑 | 連接方式 | 使用壓力 | 適用溫度 | L | H1 | H2 | W | 參考重量 |
YSF-A | 15~20 | 螺紋 | 0.05~1.6 | 220 | 125 | 45 | 1.2 | ||
YSF-A | 25 | 螺紋 | 0.05~1.6 | 220 | 130 | 48 | 1.2 | ||
YSF-A | 32 | 螺紋 | 0.05~1.6 | 220 | 150 | 55 | 2 | ||
YSF-A | 40 | 螺紋 | 0.05~1.6 | 220 | 150 | 64 | 2 | ||
YSF-A | 50 | 螺紋 | 0.05~1.6 | 220 | 150 | 73 | 2 | ||
YSF-B | 15 | 法蘭 | 0.05~1.6 | 220 | 140 | 95 | 3.4 | ||
YSF-B | 20 | 法蘭 | 0.05~1.6 | 220 | 140 | 105 | 3.4 | ||
YSF-B | 25 | 法蘭 | 0.05~1.6 | 220 | 140 | 115 | 3.4 | ||
YSF-B | 32 | 法蘭 | 0.05~1.6 | 220 | 160 | 135 | 6.5 | ||
YSF-B | 40 | 法蘭 | 0.05~1.6 | 220 | 160 | 145 | 6.5 | ||
YSF-B | 50 | 法蘭 | 0.05~1.6 | 220 | 160 | 160 | 6.5 | ||
YSF-A-16C | 15~25 | 螺紋 | 0.05~1.6 | 220 | 155 | 40 | 75 | 45 | 1.6 |
YSF-A-16C | 32~50 | 螺紋 | 0.05~1.6 | 220 | 195 | 55 | 100 | 78 | 3.4 |
STF-B-16C | 15~20 | 螺紋 | 0.05~1.6 | 220 | 95 | 110 | 30 | 55 | 2.8 |
STF-B-16C | 25 | 螺紋 | 0.05~1.6 | 220 | 105 | 110 | 30 | 55 | 2.8 |
STF-B-16C | 32~40 | 螺紋 | 0.05~1.6 | 220 | 110 | 155 | 40 | 60 | 4.2 |
STF-B-16C | 50 | 螺紋 | 0.05~1.6 | 220 | 120 | 155 | 40 | 60 | 4.2 |
STF-C-16C | 15~20 | 法蘭 | 0.05~1.6 | 220 | 150 | 180 | 50 | 55 | 5 |
STF-C-16C | 25 | 法蘭 | 0.05~1.6 | 220 | 160 | 180 | 50 | 120 | 5/13 |
STF-C-16C | 32~50 | 法蘭 | 0.05~1.6 | 220 | 230 | 180 | 50 | 120 | 13 |
STF-C-16C | 65~80 | 法蘭 | 0.05~1.6 | 220 | 260 | 210 | 70 | 150 | 26 |
STF-C-16C | 100 | 法蘭 | 0.05~1.6 | 220 | 210 | 210 | 70 | 150 | 26 |
