T型、L型三通內螺紋球閥
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
主要零件材料：
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 | 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
2 | 閥蓋 | 不銹鋼CF8M/CF8 | 10 | 手柄 | 不銹鋼CF8M/CF8 |
3 | 球 | 不銹鋼CF8M/CF8 | 11 | 流向指示牌 | ALUMINUM |
4 | 球墊 | 聚四氟乙烯PTFE | 12 | 并帽 | 不銹鋼CF8 |
5 | 閥桿 | 不銹鋼CF8M/CF8 | 13 | 螺帽 | 不銹鋼CF8 |
6 | 填料 | 聚四氟乙烯PTFE | 14 | 鎖定裝置 | 不銹鋼CF8 |
7 | 中口 | 聚四氟乙烯PTFE | 15 | 皮套 | 塑料 |
8 | 大薄片 | 聚四氟乙烯PTFE | 16 | 盲蓋 | 不銹鋼CF8M/CF8 |

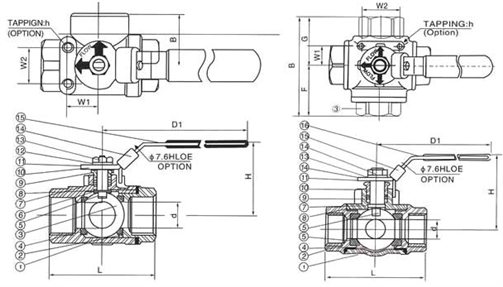

L型主要尺寸、單位mm：
SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT（g） |
1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
T型主要尺寸、單位mm：
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT（g） |
1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
