國標波紋管楔式閘閥WZ41-16/25/40 國標波紋管楔式閘閥

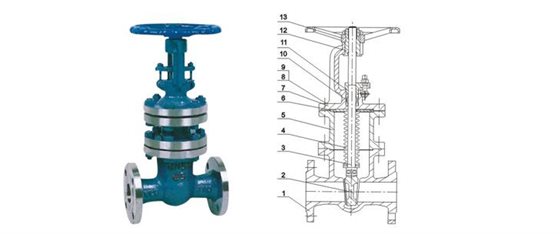

一、國標波紋管楔式閘閥結構特點及總裝圖：
國標波紋管楔式閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
國標波紋管楔式閘閥的主要特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
國標波紋管楔式閘閥
二、國標波紋管楔式閘閥主要零部件材質：
序號 | 名稱 | 材質 |
1 | 閥體 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 | 閥板 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
3 | 閥桿 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
4 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
5 | 支架 | WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
6 | 墊片 | 柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE |
7 | 閥蓋 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
9 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
10 | 填料 | 柔性石墨 |
11 | 填料壓蓋 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 | 閥桿螺母 | 銅合金 |
13 | 手輪 | WCB QT400-18 |
三、國標波紋管楔式閘閥技術規范：
結構形式 | BB-BG-OS & Y |
驅動方式 | 手動 |
電動 | |
設計標準 | GB12234 |
結構長度 | GB12221 |
連接法蘭 | GB9113、JB79、HG20596 |
試驗和檢驗 | JB/T 9092、GB/T13927 |
四、國標波紋管楔式閘閥產品性能規范：
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |
國標波紋管楔式閘閥連接尺寸及重量：
| 型號 | WZ41-16 | ||||||||||||||
壓力 等級 | PN16 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
型號 | WZ41-25 | ||||||||||||||
壓力 等級 | PN25 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 9 | 10 | 12 | 17 | 23 | 34 | 50 | 65 | 82 | 115 | 165 | 210 | 300 | 420 | 540 |
型號 | WZ41-40 | ||||||||||||||
壓力 等級 | PN40 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 9 | 10 | 12 | 18 | 25 | 38 | 53 | 70 | 88 | 125 | 175 | 225 | 310 | 440 | 560 |
