鐘形浮子式蒸汽疏水閥

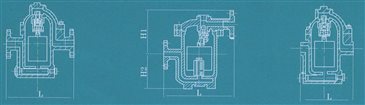

產品簡圖及流量圖
ER105F/ER110/ER116/ER120鐘形浮子式 ER25鐘形浮子（倒吊桶）式
→工作壓力差MPa
二、特點及性能：
對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
背壓率高90％。
汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。
敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
與杠桿機械結合可制成高壓閥。
三、雙閥座壓差機械和SCCV關閉方式：
本公司SCCV關閉方式和雙閥座壓差機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，更大限度地發揮出機器的熱效率。
四、主要外形及連接尺寸 Main External And Connecting Dinensions
產品型號 Produstion Type | 公稱通徑 DN Nominal Diameter | 連接 方式 | 使用壓力 范圍 (MPa) | 較高允許溫度℃ Max Vouchsafement Temperature | 閥體材質 Material Of Body | 主要零件材質 Material For Main Parts | 外形尺寸（mm） External Dimensions | |||
L | H1 | H2 | W | |||||||
ER105 (CS15H-3.7) | 20～40 | 內螺紋 ZG1/2～11/2 | 0.01～0.3～0.7 | 220 | WCB | SUS (3Cr13) | 200 | 160 | 135 | - |
ER105F (CS45H-3.7) | 15～25 32～50 | 法蘭 Flange | 0.01～0.3～0.7 | 220 | WCB | SUS (3Cr13) | 270 | 160 | 135 | - |
ER110 (CS45H-5.12) | 15～25 32～50 | 法蘭 Flange | 0.01～0.5～1.2 | 220 | WCB | SUS (3Cr13) | 310 | 160 165 | 131 167 | - |
ER116 (CS45H-7.16) | 15～25 32～50 | 法蘭 Flange | 0.01～0.7～1.6 | 220 | WCB | SUS (3Cr13) | 310 | 160 165 | 131 167 | - |
ER120 (CS45H-8.16) | 40～65 | 法蘭 Flange | 0.05～0.8～1.6 | 220 | WCB | SUS (3Cr13) | 420 | 175 | 214 | - |
ER25 (CS45H-25 -40-64) | 15～50 | 法蘭 Flange | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS (3Cr13) | 380 | 210 | 180 | 345 |
ER105 (CS45H-25 -40-64) | 15～50 | 承插焊 | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS (3Cr13) | 380 | 210 | 180 | 345 |
